En els sistemes de transmissió de fluids industrials, la qualitat i l'eficiència de les connexions de canonades afecten directament l'estabilitat operativa i els costos de manteniment de tot el sistema. Com un dels components bàsics de la tecnologia de connexió industrial moderna, el connector ràpid de rosca interna d'acer inoxidable, amb el seu disseny estructural únic, excel·lents propietats del material i un mètode d'operació convenient, s'ha convertit en un element de connexió indispensable en camps com l'enginyeria química, el petroli, la fabricació mecànica i l'equip mèdic. Aquest article analitzarà sistemàticament les característiques tècniques i el valor industrial del connector ràpid de rosca interna d'acer inoxidable des de quatre dimensions: característiques estructurals, avantatges del material, escenaris d'aplicació i especificacions de funcionament.
I. Innovació estructural: equilibri perfecte de rendiment ràpid de muntatge i segellat

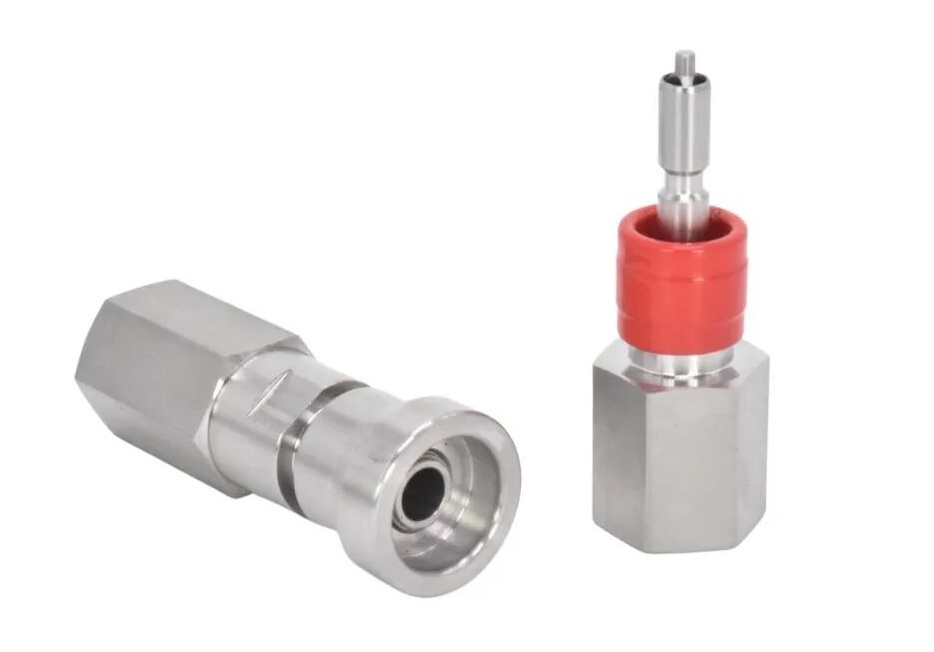

El concepte bàsic de disseny del connector ràpid de rosca interna d'acer inoxidable és aconseguir "no calen eines, muntatge instantani" alhora que garanteix un segellat absolut al punt de connexió. La seva estructura consisteix normalment en el connector mascle, el connector femella, el component de segellat i el mecanisme de bloqueig:
1.Disseny de connector-mascle femella
L'extrem masculí adopta una estructura d'ajustament-en forma d'arc circular-, mentre que l'extrem femení està equipat amb ranures de doble tracció-. La connexió s'aconsegueix mitjançant bloqueig mecànic. Per exemple, la combinació del connector mascle tipus A i connector femella tipus B només requereix inserir el connector mascle al connector femella i girar-lo 90 graus per completar el bloqueig. Tot el procés no requereix cap eina auxiliar com ara claus. Aquest disseny és especialment destacat en el manteniment del sistema hidràulic. Les dades de mesura reals d'una determinada fàbrica de fabricació d'automòbils mostren que després d'utilitzar el connector ràpid, el temps de substitució de la canonada hidràulica es redueix de 45 minuts en el mètode tradicional a 3 minuts, amb un augment d'eficiència de 14 vegades.
2. Interfície de fil interna estandarditzada
L'altre extrem del connector adopta els estàndards de fil intern reconeguts internacionalment (com ara NPT, BSPT, fil G), que es poden connectar directament a diverses canonades i vàlvules. Prenent com a exemple l'especificació DN50, la precisió de la profunditat del fil es controla dins de ± 0,1 mm, garantint una combinació perfecta amb els accessoris de canonada estàndard. Un estudi de cas d'una empresa química mostra que després d'adoptar la interfície de fil interna estandarditzada, la taxa de fuites del sistema de canonades va disminuir del 0,8% al 0,02% i l'estalvi anual en costos de manteniment va superar els 2 milions de iuans.
3. Sistema de segellat multi-nivell
El rendiment de segellat s'aconsegueix mitjançant un mecanisme de verificació-dual de "segell dur metàl·lic + segell suau elàstic". L'àrea d'unió entre els connectors mascle i femella adopta un segell dur cònic, que pot suportar una pressió de fins a 2,5 MPa; es col·loca una junta tòrica o una junta en V- a l'interior per formar una segona línia de defensa. Durant una prova en una plataforma de perforació de petroli, aquesta estructura va mantenir zero fuites fins i tot a una temperatura baixa de -20 graus, i la vida útil del segellat va superar les 5.000 vegades dels cicles de desmuntatge i muntatge.
II. Revolució dels materials: el màxim rendiment de l'acer inoxidable 316L
El material principal del connector ràpid de rosca interna d'acer inoxidable és l'acer inoxidable austenític 316L. La seva composició química conté un contingut de crom superior o igual al 16%, un contingut de níquel superior o igual al 10% i un contingut en molibdè del 2-3%. Aquesta relació especial dóna al material tres avantatges bàsics:
1. Avanç de resistència a la corrosió
En entorns que contenen ions clorur (com ara aigua de mar, medis químics), es forma una pel·lícula d'òxid densa a la superfície de l'acer inoxidable 316L, amb un valor equivalent de resistència a la corrosió (PREN) superior a 34. Les dades mesurades d'una plataforma offshore mostren que després d'immersió contínua en una solució de NaCl al 3,5%, la taxa de corrosió només va ser de 360 hores. 0,002 mm/a, que era molt millor que el de l'acer inoxidable 304 a 0,05 mm/a.
2.Estabilitat a alta temperatura
L'índex de sensibilitat a la corrosió intergranular (ASTM A262 Pràctica A) és inferior o igual a 1,5 graus, la qual cosa permet un ús-a llarg termini en un entorn d'alta-temperatura de 120 graus. En un sistema de canonades de vapor d'una central tèrmica, els acoblaments ràpids 316L van funcionar contínuament durant 5 anys sense deformacions ni fuites, mentre que els acoblaments d'acer al carboni havien de ser substituïts en 3 mesos en les mateixes condicions.
3. Millora del rendiment mecànic
Mitjançant el tractament de la solució + la tecnologia de processament en fred, la resistència a la tracció del material arriba als 520 MPa, la resistència a la fluència 205 MPa i l'allargament del 40%. En una prova de màquina hidràulica, per a una junta d'especificació DN80 sota una pressió de 10MPa, la deformació va ser només de 0,03 mm, complint totalment els requisits de les aplicacions a nivell industrial-.
III. Aplicació basada en escenari-: penetració profunda en vuit dominis principals

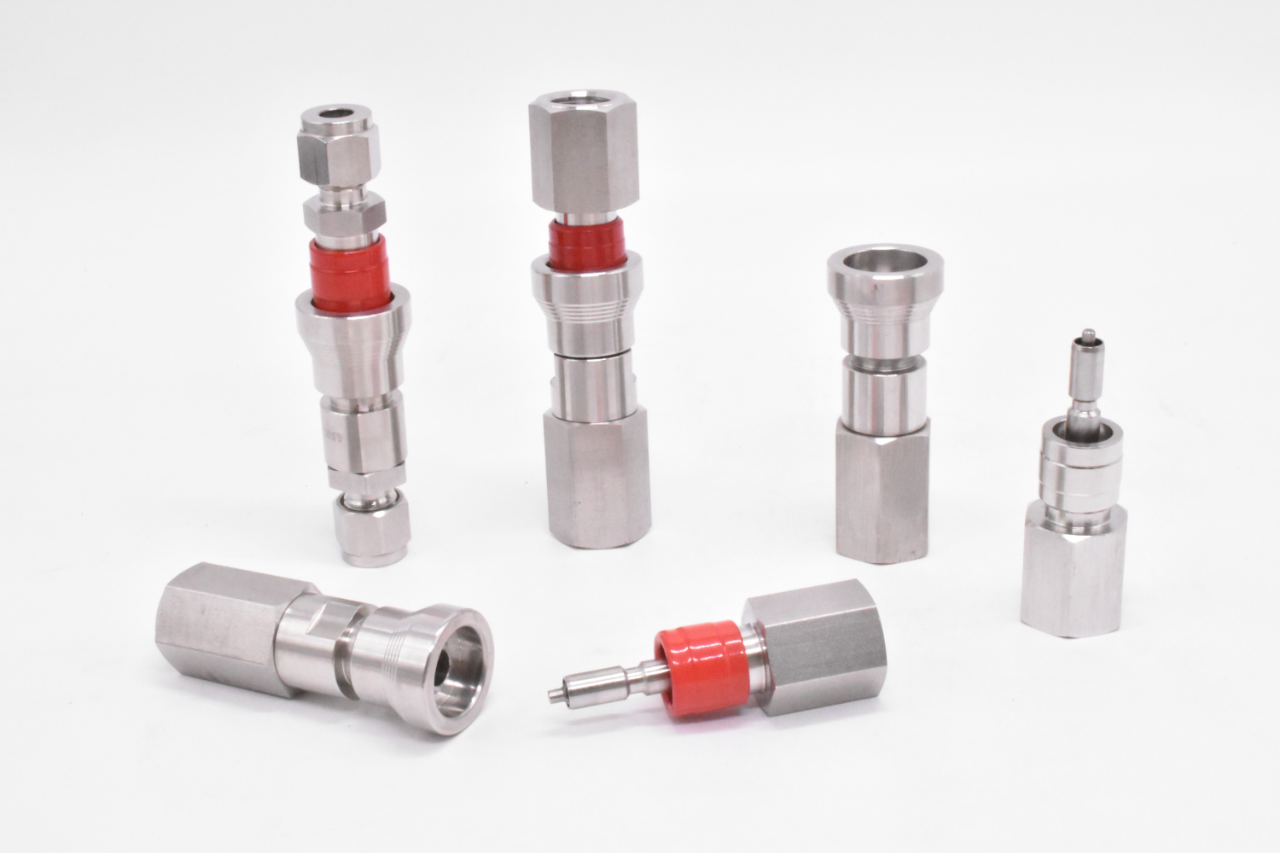

El disseny modular del connector ràpid de rosca interna d'acer inoxidable li permet adaptar-se a diversos escenaris industrials. Actualment, s'han establert solucions estandarditzades en les àrees següents:
1.Transmissió de fluids químics
En el transport de mitjans corrosius forts, com ara àcid sulfúric concentrat i hidròxid de sodi, les juntes de material 316L combinades amb anells de segellat de PTFE poden funcionar dins d'un ampli rang de temperatures de -50 graus a 180 graus. Després que aquesta solució fos adoptada per una fàbrica de clor-àlcali, la taxa de fallada anual del sistema de canonades va disminuir de 12 vegades a 2 vegades.
2. Extracció de petroli i gas
En el sistema de circulació de fang de les plataformes de perforació, l'estructura de fixació-de l'articulació ràpida pot suportar vibracions i impactes de fins a 10 g, combinada amb anells de segellat anti-sofre, complint els requisits d'ús en entorns H2S. Les mesures d'un determinat jaciment de petroli a l'Orient Mitjà van mostrar que la vida útil de la junta era tres vegades més gran que la de les connexions tradicionals de brida.
3.Fabricació d'equips mèdics
En equips de precisió, com ara màquines de diàlisi de sang i bombes d'infusió, s'utilitzen juntes d'acer inoxidable 316L de grau mèdic -, que superen la certificació de biocompatibilitat ISO 10993. Un cas d'empresa mèdica indica que aquesta solució redueix el temps de desinfecció de la canonada en un 60% i el risc d'infecció-creuada en un 90%.
4.Indústria de processament d'aliments
En escenaris com l'elaboració de cervesa i el processament de productes lactis, la paret interior de la junta es polia a Ra Menor o igual a 0,4 μm, complint amb els estàndards d'higiene 3A. Després de ser aplicat per una cerveseria determinada, l'eficiència de neteja CIP va augmentar un 35% i la taxa de contaminació microbiana va baixar per sota de 0,5 ppm.
5.Àmbit aeroespacial
En les proves dels sistemes de combustible d'avions, es van utilitzar juntes compostes d'acer inoxidable-aliatge - de titani lleuger, reduint el pes en un 40% en comparació amb les juntes tradicionals, tot complint els estàndards de prova ambiental DO-160G. Les dades de prova d'un determinat vol d'un model d'avió van mostrar que aquesta solució va escurçar el temps de manteniment del sistema de combustible en un 70%.
VII. Especificacions de funcionament: els procediments estandarditzats garanteixen la seguretat i la fiabilitat
Per aprofitar al màxim els avantatges de rendiment de les juntes ràpides de rosca interna d'acer inoxidable, s'han de seguir estrictament les especificacions de funcionament següents:
1.Inspecció prèvia a la-instal·lació
Confirmeu que el model de connector coincideix amb el sistema de canonades (com ara la classificació de pressió, les especificacions de rosca)
Comproveu si l'anell de segellat està intacte, sense esquerdes ni deformacions
Netegeu la superfície de connexió, eliminant taques d'oli, estelles metàl·liques, etc.
2.Procediment d'operació de connexió
Inseriu el connector masculí verticalment al connector femella i escolteu el so de "clic" que indica que el pestell està al seu lloc
Gireu manualment el connector mascle 1/4 de volta per assegurar-vos que el mecanisme de bloqueig estigui completament enganxat
Utilitzeu una clau de torsió per estrènyer l'extrem roscat intern (per a l'especificació DN50, el parell recomanat és de 65 N·m)
3.Verificació de la prova de pressió
Augmenteu lentament la pressió fins a 1,5 vegades la pressió de treball, mantingueu premut durant 5 minuts
Apliqueu aigua amb sabó al punt de connexió i observeu si es formen bombolles
Enregistreu les dades de la prova i establiu un fitxer del dispositiu
4.Punts de manteniment i cura
Substituïu l'anell de tancament cada 500 vegades de desmuntatge i muntatge
Comproveu regularment l'elasticitat de la molla del pestell i substituïu les peces fallides a temps
Quan l'equip no s'utilitzi durant molt de temps, afegiu tapes antipols als dos extrems del connector
V. Evolució tecnològica: tendències intel·ligents i integrades
Amb l'avenç de la indústria 4.0, els acoblaments ràpids roscats interns d'acer inoxidable s'estan actualitzant cap a una direcció intel·ligent:
1.-Tecnologia de sensor integrada
Una determinada empresa ha desenvolupat connectors intel·ligents que integren sensors de pressió i temperatura. Poden controlar l'estat de la connexió en temps real i les dades es transmeten a l'aplicació mòbil mitjançant NFC. En una aplicació en un parc eòlic, aquesta solució va advertir dels possibles riscos de fuites amb 3 dies d'antelació, evitant pèrdues de temps d'inactivitat no planificades.
2.Disseny estructural d'auto-segellat
L'última tecnologia patentada utilitza molles d'aliatge amb memòria de forma. Augmenten automàticament la pressió de segellat quan la temperatura augmenta. Les dades de la prova mostren que a una temperatura de 150 graus, el rendiment de segellat és un 40% superior al de l'estructura tradicional.
3.Sistema integrat modular
El connector ràpid s'integra amb mòduls funcionals com ara mesuradors de cabal i filtres per formar components de canonades estandarditzats. Després de ser adoptat per una fàbrica de semiconductors, el cicle d'instal·lació de la canonada de la sala neta es va escurçar de 2 setmanes a 3 dies i l'ocupació de l'espai es va reduir en un 60%.
Conclusió: La revolució de l'eficiència de les connexions industrials
El connector ràpid de rosca interna d'acer inoxidable, mitjançant la innovació estructural, l'actualització del material i l'aplicació intel·ligent, redefineix els estàndards de connexió per a la transmissió de fluids industrials. Els seus valors bàsics de "ràpid, segur i fiable" no només reflecteixen la millora del rendiment d'un únic connector, sinó que també impulsen tot el sistema industrial cap a la modularització i l'estandardització. Amb la integració profunda de noves tecnologies de materials (com ara nano-recobriments, materials compostos) i tecnologies de fabricació intel·ligent, els futurs connectors ràpids tindran una adaptabilitat ambiental més forta, una vida útil més llarga i capacitats de monitorització més intel·ligents, proporcionant una base sòlida per a la producció eficient a l'era de la indústria 4.0.
