Què és un accessori de compressió de doble virola?

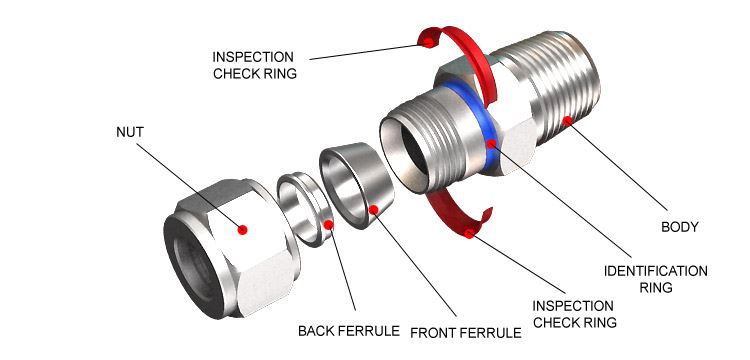

Els accessoris de compressió de dues virolles també anomenats accessoris de tub de compressió de doble virola són un mètode d'acoblament utilitzat per connectar dues canonades, instrumentació o vàlvules. Consisteix en una femella de compressió, una virola posterior, una virola davantera i un cos d'ajust. La canonada va lliscar a través de la femella i les virolles i la femella s'estreny cap avall, des de la posició de tancament amb els dits, la femella es gira durant 1-1/4 volta. La seqüència d'instal·lació és el cos d'ajust (seient), la virola davantera (ferrula gran), la virola posterior (la més petita) i la femella de compressió. Les caixes de virola frontal segellen contra el diàmetre exterior del tub i el cos de la connexió, mentre que la virola posterior empeny axialment la virola davantera i aplica una agafada radial al tub.
Un rang de mides comú és entre 1/16 "i 2" per a mides fraccionades i entre 2 i 50 mm per a mides mètriques).
L'aplicació cobreix una àmplia gamma d'indústries com ara la llar, l'automoció, el petroli i el gas, la mineria, la química i la petroquímica, els semiconductors, els sistemes pneumàtics i hidràulics.
Avantatges de la connexió de tub de doble virola:
El producte de doble virola de dues peces incorpora una millor tecnologia de segellat que el sistema de virola única. Com s'ha comentat anteriorment, ambdues peces tenen les seves funcions especificades per crear el producte de segellat definitiu. Per això, els accessoris de doble virola són el producte més avançat dels dos. L'avantatge del "doble segell" dels tubs d'acer inoxidable crea un segell altament eficient amb el qual el producte de virola única no pot competir.
Fàcil muntatge i desmuntatge
Instal·lació ràpida
Pressió alta
sense fuites
Com instal·lar accessoris de doble virola
1.Introduïu el tub a l'accessori, assegurant-vos que l'extrem del tub arribi a la part inferior de l'accessori i premeu la unió amb els dits.
2.Feu una marca a la posició de les 6 en punt de la femella de la virola
3.Utilitzeu una clau anglesa per fixar el cos de l'articulació i gireu la femella de la virola una volta i un quart de volta, en aquest moment, la marca es gira 540 graus fins a la posició de les 9 en punt.
Precaucions quan instal·leu accessoris de tub de doble virola
En el procés d'estrenyiment de la femella de la virola d'una volta i quart, l'interior de la junta completa al seu torn les següents accions dissenyades.
A través de l'avanç mecànic de la rosca, la femella de la virola es mou cap endavant per empènyer la virola posterior cap endavant i, al mateix temps, la virola posterior empeny la virola davantera per avançar.
La punta del cos del connector pressiona la virola frontal cap a dins.
La virola frontal elimina la tolerància entre el seu diàmetre interior i el diàmetre exterior del tub.
Amb l'avanç de la virola posterior, la virola davantera es mou cap endavant i cap a dins, i l'extrem posterior s'aixeca per formar un segell amb la superfície inclinada del cos de l'articulació.
Amb la deformació més gran del tub i l'augment de la superfície de contacte entre la superfície inclinada del cos i la virola frontal, la major resistència obliga la virola posterior a moure's cap a dins, formant així un segon suport ferm al tub.
Premeu la femella de la virola una volta i quart, avança 1/16 de polzada (1,52 mm), la junta està segellada i el tub es manté fermament.
