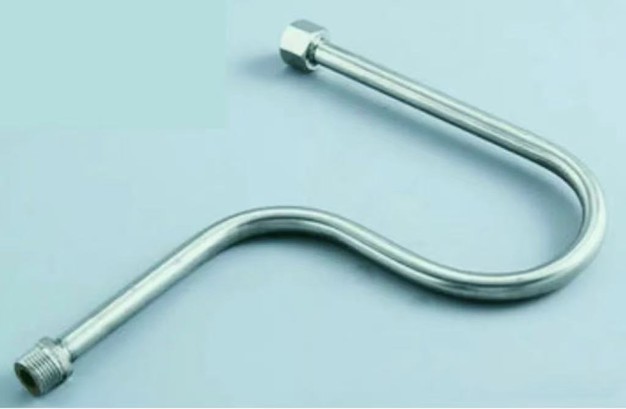

El tub de colze sota el manòmetre s'anomena tub d'amortiment del tub de sifó de pressió, i els treballadors de la construcció l'anomenen habitualment el colze del tub de sifó de pressió. Un corbat del tub de sifó de pressió sol ser una secció de canonada amb una forma corba determinada, que s'utilitza per proporcionar una transició entre el tub de sifó de pressió o transmissor de pressió i el medi mesurat, i té múltiples papers en la connexió entre el tub de sifó de pressió i la canonada. Hi ha dos tipus comuns de corbes del tub de sifó de pressió: una és la corba anular i l'altra és la corba en forma d'U-, tal com es mostra a la figura següent.
Aquest disseny aparentment poc destacable en realitat juga un paper important, inclosos els dos aspectes següents. D'una banda, es tracta de protegir el tub de sifó de pressió de malbé per una pressió excessiva; d'altra banda, és garantir la precisió del valor de mesura del tub de sifó de pressió.
En la pràctica de l'enginyeria, les funcions del tub d'amortiment i del tub del condensador es poden realitzar completament mitjançant un únic component del corbat del tub de sifó de pressió. Mitjançant la selecció de formes i materials específics (com ara acer inoxidable, coure, etc.), el tub de sifó de pressió es doblega
proporciona simultàniament les funcions de buffer i condensació.
Les funcions principals d'un corbat de tub de sifó de pressió inclouen, entre d'altres:
1. Funció de connexió: un corbat del tub de sifó de pressió permet que el medi que es mesura flueixi des de la canonada o l'equip cap al tub de sifó de pressió o el transmissor de pressió a través d'ell per mesurar-lo, jugant un paper fonamental però crucial en la realització de connexions. A més, el corbat del tub de sifó de pressió permet ajustar la direcció i la posició segons les necessitats reals durant la instal·lació, proporcionant essencialment una millor flexibilitat d'instal·lació.
2.Protecció del tub de sifó de pressió : el tub d'amortiment pot absorbir l'impacte instantani del medi mesurat sobre el tub de sifó de pressió, evitant danys a l'estructura mecànica o el sensor de pressió del tub de sifó de pressió, allargant així la seva vida útil.
3. Millora la precisió de la mesura : mitjançant el disseny del tub amortidor, es pot reduir l'impacte directe del medi sobre el tub de sifó de pressió, garantint la precisió dels resultats de la mesura.
4. Efecte amortidor: el colze del tub de sifó de pressió pot amortir eficaçment l'impacte instantani del medi mesurat sobre el tub de molla del tub de sifó de pressió o el diafragma del transmissor de pressió i reduir l'error de mesura causat per això. El tub amortidor pot reduir la influència de la vibració i els xocs sobre el tub de sifó de pressió, millorar el seu rendiment de resistència als cops i garantir una mesura estable en entorns industrials.
5. Efecte de refrigeració: a causa de la certa longitud del corbat del tub de sifó de pressió, quan el medi flueix a través del corbat del tub, pot aconseguir un efecte de refrigeració adequat, reduint la possibilitat que temperatures excessivament altes puguin afectar la precisió de la mesura i la vida útil del tub de sifó de pressió o transmissor de pressió. Això és especialment important per mesurar medis d'alta-temperatura.
6. Funció de bloqueig de la dissipació de la calor i el reflux: per a mitjans d'alta -temperatura, el tub amortidor pot tenir un paper en la dissipació de la calor, evitant que l'alta temperatura del medi danyi el mecanisme de transmissió interna del tub de sifó de pressió. Mentrestant, també pot bloquejar el reflux i evitar que el reflux mitjà danyi el tub de sifó de pressió .
7. Funció protectora: per a mitjans corrosius o d'-alta temperatura, el corbat del tub de sifó de pressió pot protegir el mecanisme de transmissió intern i els components dels danys causats per la temperatura mitjana i la corrosivitat reduint el contacte directe entre el medi i el tub de sifó de pressió o el transmissor de pressió.
8, complint els requisits d'instal·lació d'enginyeria : en alguns entorns industrials, a causa de les posicions d'instal·lació restringides d'equips, canonades, etc., el disseny de canonades amortidors pot fer que s'adaptin millor als diferents requisits d'instal·lació d'enginyeria .
En conclusió,Tub de sifó a pressióles corbes tenen un paper important en la producció industrial. A través del seu disseny,Tub de sifó a pressióes pot protegir eficaçment, es pot millorar la precisió de la mesura i es poden complir diversos requisits d'enginyeria.
