El connector VCR, com a component de connexió de precisió indispensable en sistemes de buit i fluids d'alta{0}}puresa, la seva qualitat d'instal·lació afecta directament el rendiment de segellat, l'estabilitat i la vida útil del sistema. Basant-se en especificacions tècniques autoritzades i experiència pràctica en enginyeria, aquest article classifica sistemàticament el procés d'instal·lació, els punts clau tècnics i els mètodes de control de qualitat del connector de VCR, proporcionant una guia d'operacions estandarditzada per a tècnics d'enginyeria en camps com els semiconductors, els biofarmacèutics i la física d'alta-energia.
I. Característiques tècniques i principi de funcionament del connector VCR
La junta VCR (segell de radi d'acoblament al buit) utilitza una tecnologia de segellat frontal de junta metàl·lica. Mitjançant el mecanisme d'enclavament de rosques internes i externes, pressiona la junta metàl·lica per patir una deformació plàstica, formant un segell-metal lliure-a-metall. Els seus avantatges principals són els següents:
1. Excel·lent rendiment de segellat:Pot aconseguir fuites zero dins del rang de buit a alta pressió, amb una taxa de fuites inferior a 1 × 10⁻¹¹ Pa·m³/s
2. Ampli rang de temperatures:La temperatura de treball cobreix -200 graus a 600 graus, adequada per a condicions extremes.
3. Reutilitzable i desmuntable:Utilitzant un disseny de junta metàl·lica reemplaçable, permet desmuntar múltiples sense comprometre el rendiment de segellat.
4. Alta neteja:Els components se sotmeten a processos d'electro-polit i neteja, amb una rugositat superficial de Ra ≤ 0,2 μm, que compleixen els requisits de neteja CLASSE 1 de la indústria dels semiconductors.
II. Preparació prèvia a la-instal·lació i identificació de components
2.1 Normes d'inspecció d'integritat dels components:

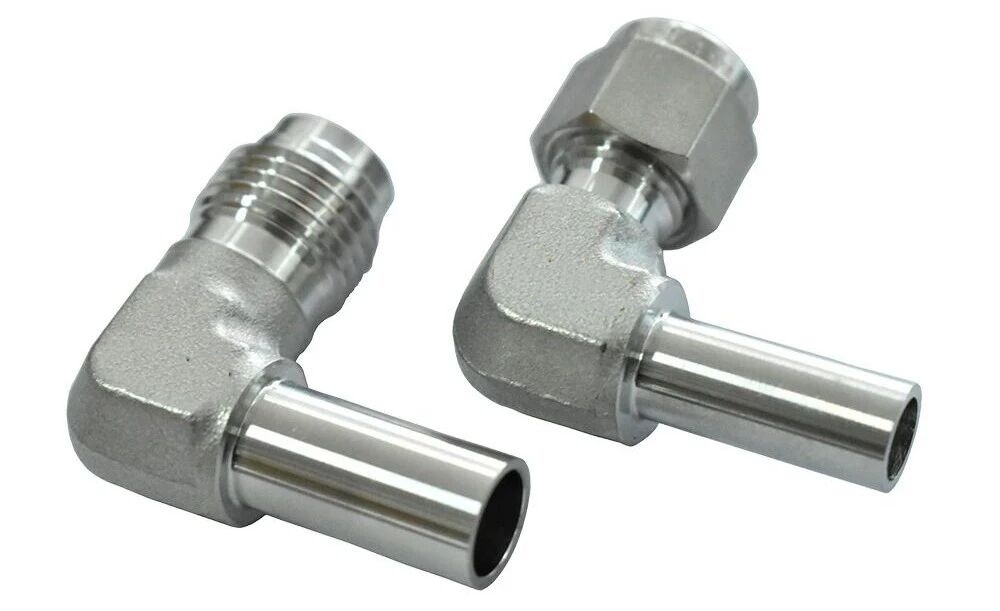

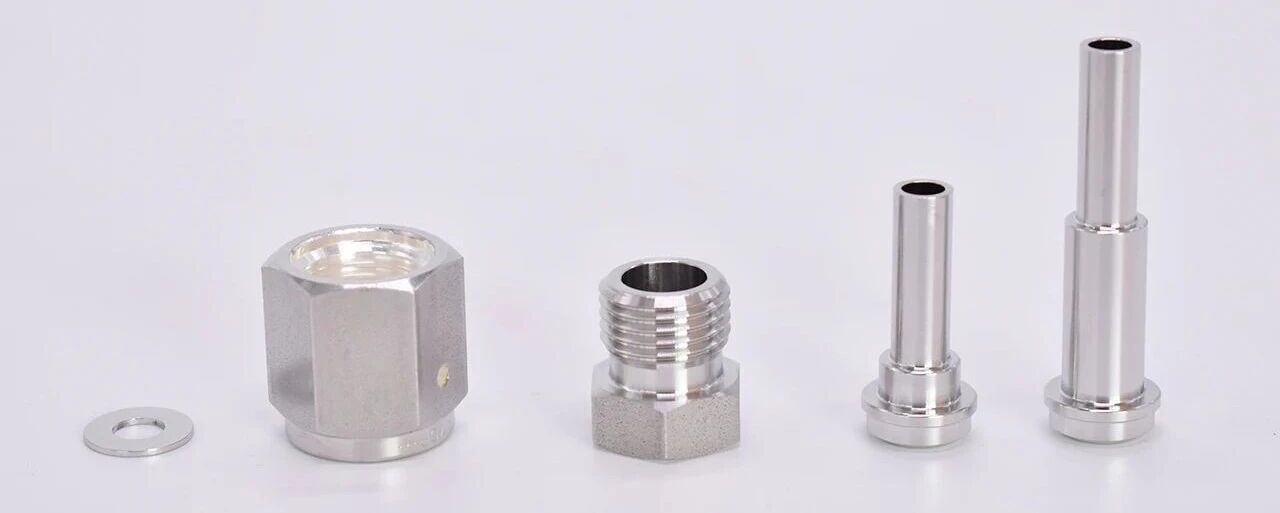

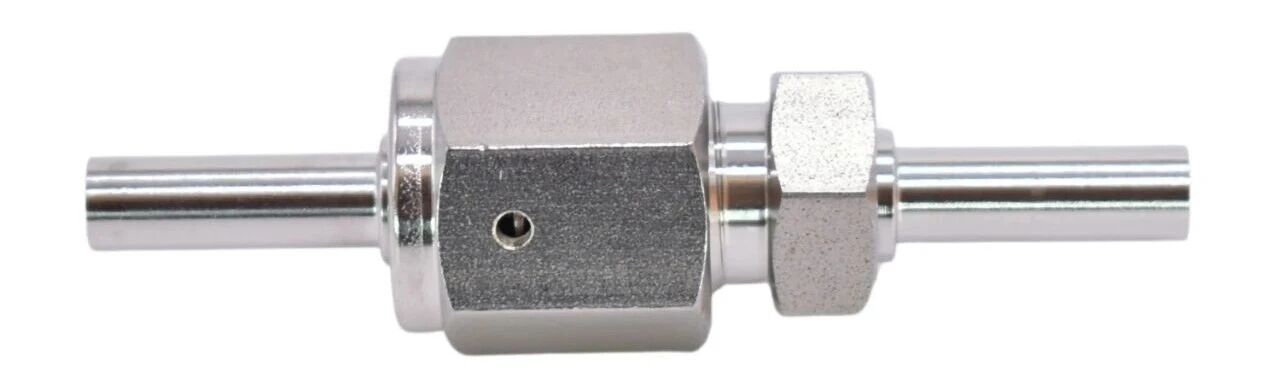

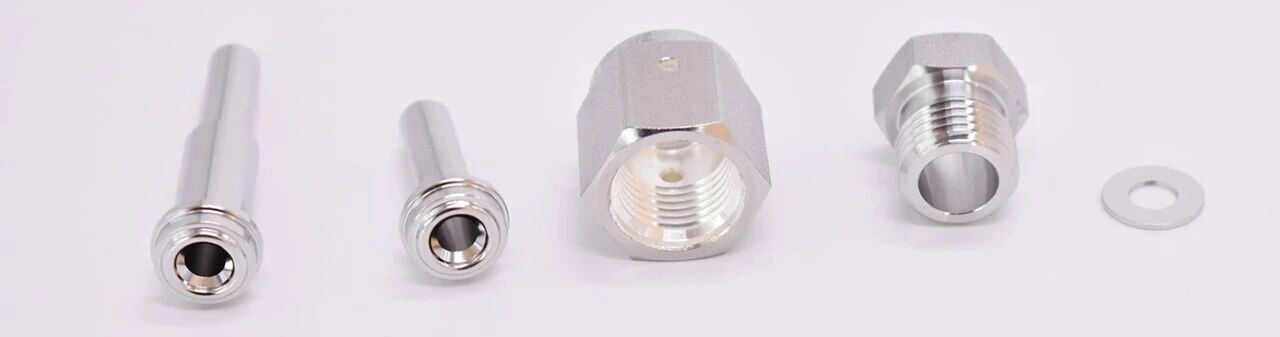

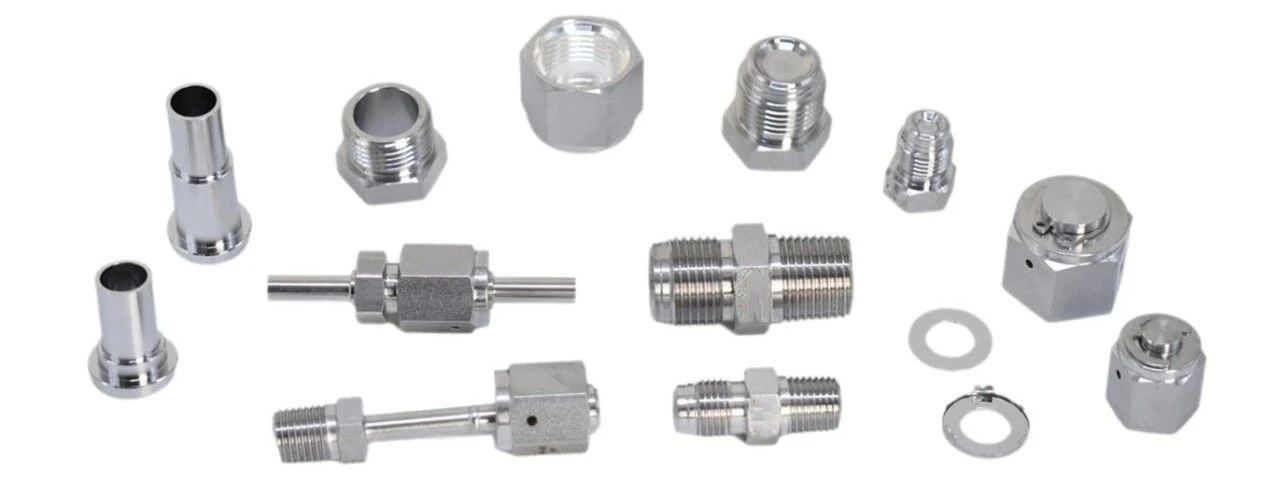

El component del connector del VCR inclou: cos del connector (glàndula):dividit en tipus llarg (tub llarg) i tipus curt (tub curt);
femelles roscades internes i externes (rosca mascle/femella):cal distingir entre especificacions mètriques (per exemple, . 8mm) i imperials (per exemple, . 1/4");
juntes metàl·liques (junta):dividit en tipus d'arpa-(Retingut) i no-tipus d'arpa-(No retingut); els materials inclouen acer inoxidable 316L, aliatges basats en níquel-(com ara C-276), aliatges de coure, etc.; s'ha de confirmar la coincidència del diàmetre del tub, el gruix de la paret i el material.
2.2 Eines i preparació ambiental:
Eines especials:Clau fixa de doble-extrem (la mida de l'obertura ha de coincidir amb el cap hexagonal de la femella), clau limitadora de parell (precisió ± 3%)
equip d'inspecció:Detector de fuites per espectrometria de masses d'heli al buit (sensibilitat ≥ 1×10⁻¹² Pa·m³/s), bomba de prova de pressió (0-10MPa)
Requisits ambientals:Neteja superior a CLASSE 10000, temperatura 15-25 graus, humitat ≤ 60%, protecció personal: vestit de cos sencer sense pols-, guants de nitril, ulleres protectores
III. Procediment d'instal·lació estandarditzat
3.1
Tall i brida de pre{0}}tractament de la canonada:Utilitzeu una màquina de tall de canonades dedicada per al tall en fred per garantir la perpendicularitat de la cara final ≤ 0,5 °, sense rebaves,
Tractament d'alleujament de l'estrès de la capa d'oxidació:Realitzeu un tractament de recuit dins d'un rang de 100 mm de l'àrea de soldadura per eliminar l'estrès del processament mecànic.
Verificació de neteja:Utilitzeu la neteja ultrasònica de tricloroetilè (freqüència 40 kHz, temps 15 minuts), seguida de bufat i assecat amb gas nitrogenat d'alta -puresa (grau 9N).
3.2
Muntatge de components:Pre-instal·leu la femella de rosca externa a l'extrem de la canonada a soldar, assegurant-vos que l'extrem inicial de la rosca estigui a una distància ≥ 5 mm de l'extrem de la canonada.
Procés de soldadura:Soldadura automàtica de pistes (recomanada): utilitzeu soldadura TIG polsada, amb puresa d'argó ≥ 99,999%, cabal de gas de protecció posterior 8-10L/min.
Paràmetres clau:Actual 80-120A, velocitat de soldadura 150-200 mm/min, temperatura intercapa ≤ 150 graus.
Instal·lació de la junta:Amb junta d'arpes: inseriu-la a la ranura de segellat del cos de la junta per assegurar-vos que les urpes estiguin totalment incrustades. Sense junta d'urpa: col·loqueu-lo de manera plana sobre la superfície de segellat de la femella de rosca interna, evitant la inclinació o el plegat.
3.3
Alineació i posicionament inicial de bloqueig:Enrosqueu manualment les femelles de rosca externa i interna fins que entrin en contacte entre elles.
Enregistreu l'angle inicial i el control del parell:Junta d'acer inoxidable/níquel-: parell de bloqueig final 15-20 N·m (corresponent a la rotació d'1/8 de cercle).
Junta d'aliatge de coure:Parell de bloqueig final 10-15 N·m (corresponent a la rotació d'1/4 de cercle). Verificació de marca: utilitzeu un rotulador sense pols per dibuixar una línia recta contínua al capçal hexagonal de la femella per assegurar-vos que l'angle de gir compleix l'especificació.
IV. Punts clau per al control de qualitat de la instal·lació
4.1
Inspecció visual del procés:Confirmeu que la junta no estigui compensada, que la rosca del cargol no estigui danyada i que la junta de soldadura no tingui forats d'aire ni marques d'esquerdes.
Verificació:Utilitzeu un transportador per mesurar l'angle de rotació, amb una desviació permesa de ±5°.
Prova de fuites:
Prova de pressió positiva:5 bar d'heli, mantingueu la pressió durant 30 minuts i la caiguda de pressió ha de ser ≤ 0,5%.
Prova de buit:Succioneu a 1×10⁻⁶ Pa i la lectura de l'espectròmetre de masses d'heli hauria de ser ≤ 1×10⁻¹⁰ Pa·m³/s.
4.2
Anàlisi de defectes comuns
1. Tipus de defecte:Fuga de la junta
La causa principal:Angle d'instal·lació insuficient / dany a la junta
Solució:Torneu a instal·lar i substituir la junta
2. Tipus de defecte: Bloqueig de fil
La causa principal:Influència tèrmica de la soldadura / Lubricació insuficient
Solució:Refredar durant 24 hores després de la soldadura, utilitzar lubricant MoS₂
3. Tipus de defecte:Esquerdes de soldadura
La causa principal:Temperatura entre capes excessiva / Puresa inadequada del gas de protecció
Solució:Controleu estrictament els paràmetres de soldadura, utilitzeu gas argó de grau 5N
V. Especificacions d'instal·lació per a condicions especials
5.1 For high-temperature systems (>400 graus), s'han seleccionat juntes d'aliatge-a base de níquel (com Inconel 625). Les juntes embolcallades de grafit s'utilitzen com a segells auxiliars. Després de la soldadura, es realitza un tractament de solució (mantenint a 1050 graus durant 1 hora, extinció d'aigua).
5.2 En un entorn de vibracions, s'instal·len dispositius anti-afluixament (com ara femelles dobles, volanderes de molla). Les seccions de canonades flexibles s'utilitzen per aïllar la font de vibració. Es realitzen revisions periòdiques de parell (cada 3 mesos).
5.3 Per al sistema biofarmacèutic, s'implementa l'estàndard ASME BPE per al tractament de superfícies. S'utilitza un procés de polit electrolític (rugositat superficial Ra ≤ 0,08 μm). Després de la instal·lació, es realitza la neteja i esterilització en línia per CIP/SIP.
VI. Pautes de manteniment i reutilització
Les juntes noves s'han de substituir cada cop que es desmuntin i s'instal·lin. La reutilització de fils està prohibida. Reparació de fils: utilitzeu kits de reparació de fils (com ara Helicoil) per manejar fils gastats. Requisits d'emmagatzematge: els components s'han d'emmagatzemar en un ambient de nitrogen sec amb una humitat relativa ≤ 30%. Avaluació de la vida útil: es recomana realitzar proves metalogràfiques cada 5 anys per avaluar el grau de corrosió intergranular.
VII. Casos d'aplicació de la indústria
En la construcció d'una fàbrica d'hòsties de 12 polzades, s'ha aconseguit un sistema especial de lliurament de gas construït amb juntes de VCR: Taxa de fuites: < 1×10⁻⁹ Pa·m³/s Eficiència d'instal·lació: Temps d'instal·lació per a una única junta ≤ 8 minuts Cost de manteniment: Reduït un 65% en comparació amb les connexions de soldadura tradicionals
Conclusió:
La instal·lació precisa de les juntes de VCR és un enllaç clau per garantir la fiabilitat del sistema. Seguint estrictament els procediments estandarditzats, implementant el control de qualitat del procés-complet i combinant tecnologies de detecció avançades, la qualitat de la connexió es pot millorar significativament i la vida útil del sistema es pot allargar. A mesura que els processos de semiconductors avancen cap als nodes de 3 nm, els requisits de precisió de la instal·lació per a les juntes de VCR continuaran augmentant. Els tècnics d'enginyeria han d'optimitzar contínuament els paràmetres del procés per promoure el desenvolupament de la tecnologia de connexió a un nivell superior.
