En els sistemes de canonades industrials, l'elecció del mètode de connexió determina directament la seguretat, la fiabilitat i l'eficiència del manteniment del sistema. Les juntes de socket i les juntes de soldadura, com a dues tecnologies de connexió principals, s'utilitzen àmpliament en camps com l'enginyeria química, els productes farmacèutics, els semiconductors i l'energia. Aquest article realitzarà una comparació detallada de dimensions com ara el disseny estructural, el principi de connexió, les característiques de rendiment, els escenaris d'aplicació i els costos de manteniment, proporcionant referències científiques per a la pràctica de l'enginyeria.
I. Disseny estructural: la divisió entre modularització i integració

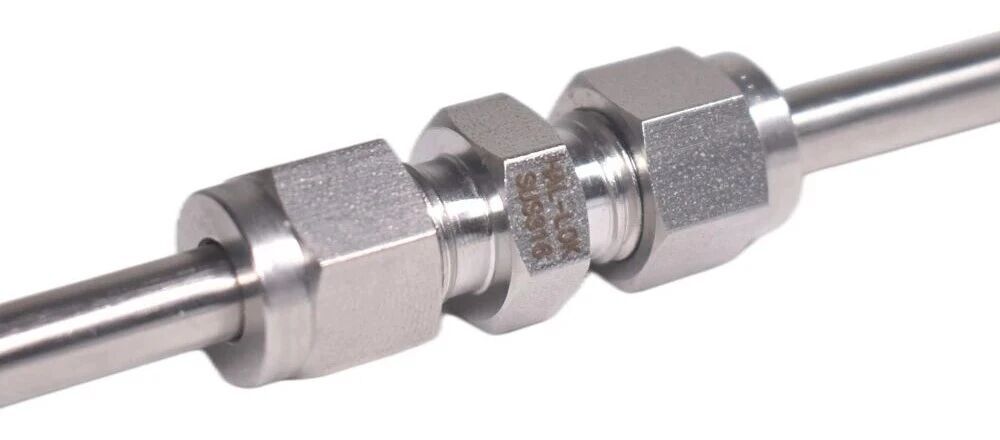

1.1 Arquitectura modular del capçal d'acoblament
El capçal d'acoblament adopta un disseny de tres-peces, que consta del cos del cap, la funda d'acoblament i la femella. El cos del capçal serveix com a component de connexió principal, amb una ranura cònica dissenyada amb precisió a la seva paret interior; la màniga d'acoblament és una peça metàl·lica-anella amb les vores interiors dentades; i la femella està connectada al cos del cap a través de fils. Prenent com a exemple el capçal d'acoblament d'acer inoxidable 316L, la tolerància del diàmetre interior de la màniga d'acoblament amb el diàmetre exterior de la canonada s'ha de controlar dins de ± 0,05 mm per garantir la formació d'un anell de segellat doble - durant l'enganxament.
Aquest disseny modular ofereix al capçal d'acoblament tres avantatges:
En primer lloc, es pot adaptar a diferents materials de canonades, com ara PFA, PTFE i acer inoxidable;
En segon lloc, el diàmetre de la canonada es pot canviar simplement substituint l'especificació d'ajust. Per exemple, es pot canviar de DN15 a DN20.

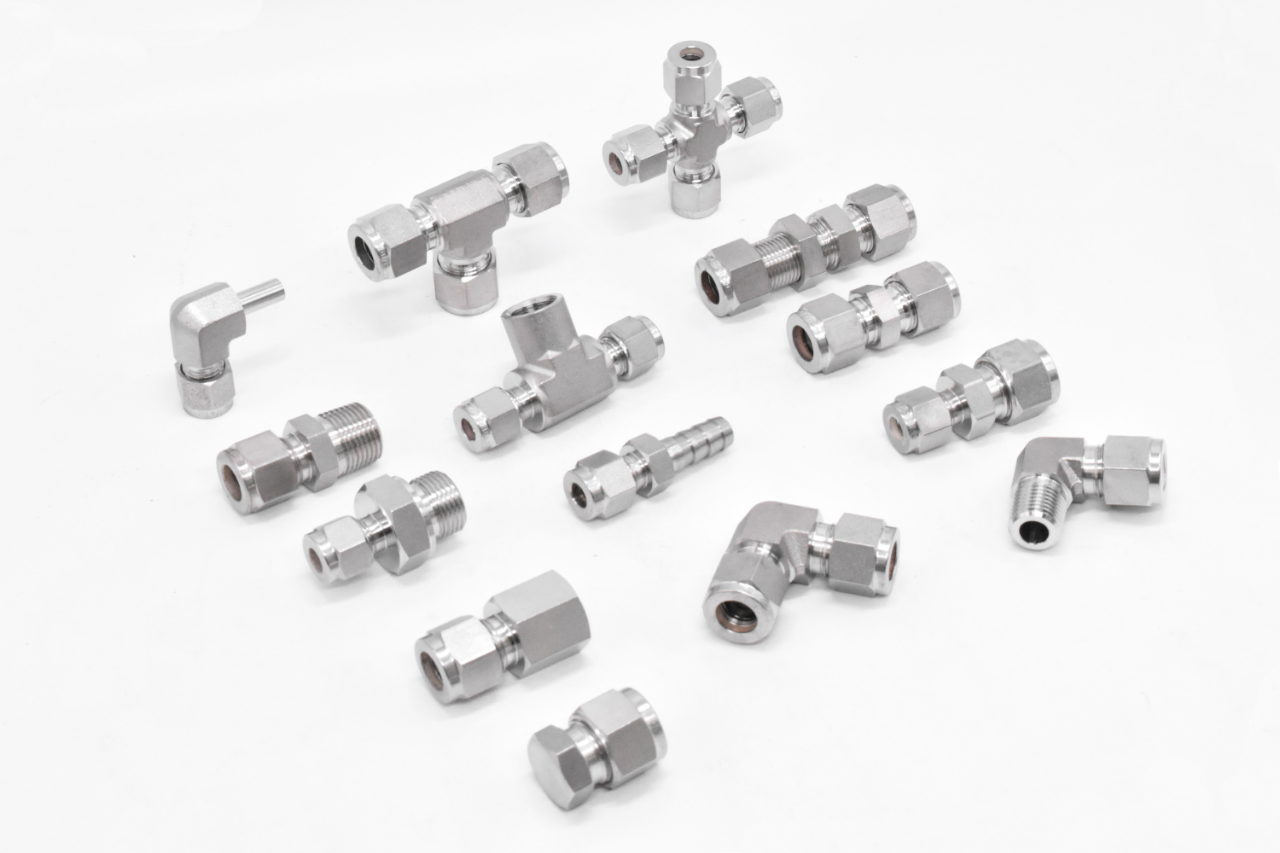

En tercer lloc, el cos de l'adaptador es pot dissenyar de diverses formes, com ara recte,{0}}de tres-direccions i colze, per satisfer els requisits de dissenys complexos de canonades.

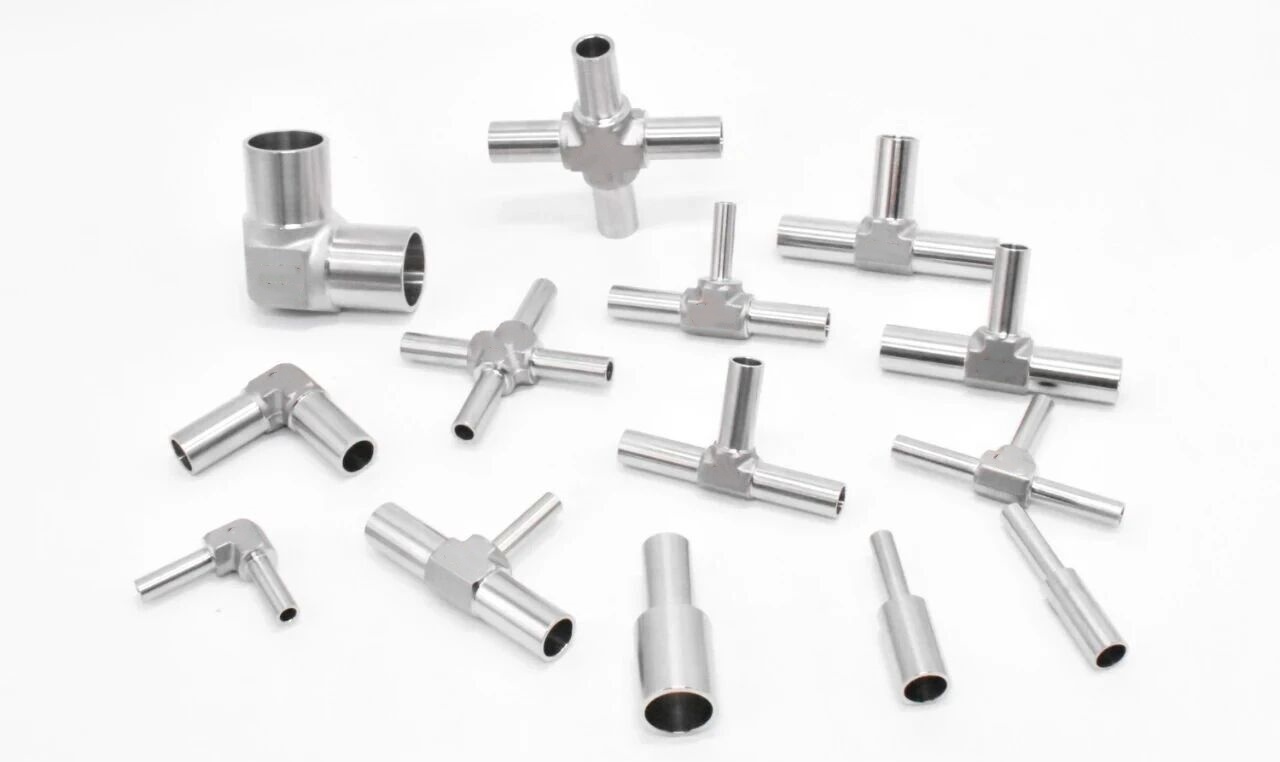

1.2 Estructura integrada de fusió de juntes soldades
L'estructura integrada de fusió de les juntes soldades aconsegueix una unió a nivell-atòmic entre la canonada i la junta mitjançant la fusió a alta-temperatura. Prenent com a exemple la junta soldada PFA, el procés de soldadura requereix escalfar la cara final de la canonada i la junta a 327 graus (el punt de fusió de PFA), mantenint aquesta temperatura a una pressió de 0,2 MPa durant 15 segons, de manera que els materials es puguin fusionar completament. Es forma una línia de fusió de 0,1-0,3 mm a la zona de soldadura, i la seva microestructura presenta característiques típiques de fosa, amb unes mides de gra entre un 30% i un 50% més fines que les del material base, millorant significativament la resistència de la junta.
L'estructura integrada aporta dos avantatges bàsics:
En primer lloc, la resistència a la tracció de la junta soldada pot assolir més del 95% del material base, superant amb escreix el 70%-80% de l'articulació del sòcol;
En segon lloc, la connexió de fusió elimina la bretxa del fil i encara pot mantenir una fuita zero en condicions d'alta-pressió (com ara més de 16 MPa). Les dades de mesura reals d'una empresa de semiconductors mostren que la junta soldada PFA pot funcionar contínuament a una pressió de 25 MPa durant 2000 hores, amb una taxa de fuites inferior a 1 × 10⁻⁹ Pa·m³/s.
II. Principi de connexió: la diferència entre l'enclavament mecànic i l'enllaç metal·lúrgic
2.1 Mecanisme de tancament mecànic de la junta de màniga
El procés de segellat de la junta de màniga consta de tres etapes: l'etapa de pre-apretament, l'etapa d'enganxament i l'etapa de segellat. Quan s'estreny la femella, la màniga experimenta primer una deformació elàstica i la seva vora interior forma un contacte inicial amb la paret exterior de la canonada; a mesura que augmenta el parell (normalment arriba a 30-50 N·m), la vora interior de la màniga talla la superfície de la canonada en 0,1-0,2 mm, aconseguint un bloqueig mecànic; finalment, la superfície cònica exterior de la màniga s'adhereix fortament a la superfície cònica interior de la junta, generant una tensió de contacte de 50-80 MPa a la superfície de contacte, aconseguint un segellat dual.
Aquest mètode de connexió mecànica té dos riscos potencials:
En primer lloc, les condicions de vibració poden provocar que la funda s'afluixi. Un estudi de cas d'un oleoducte de petroli mostra que en un entorn de vibració amb una freqüència de 10 Hz i una amplitud de 2 mm, la junta de màniga s'ha de tornar a estrènyer cada 3 mesos;
En segon lloc, les partícules del medi poden portar la vora interior de la màniga. Un informe estadístic d'una empresa química indica que un medi que conté partícules de SiO₂ escurçarà la vida útil de la funda en un 60%.
2.2 El procés de fusió metal·lúrgica de les juntes de soldadura
La formació d'una unió de soldadura implica quatre etapes: conducció de calor, fusió, difusió i solidificació. Prenent com a exemple la soldadura TIG (Tungstè Inert Gas Shielded Welding), la temperatura de l'arc pot arribar als 6000-8000 graus, fent que el material PFA arribi a un estat fos en 0,1 segons. Els segments de la cadena molecular de la piscina fosa aconsegueixen la reordenació mitjançant la difusió del segment de la cadena, formant una estructura homogènia. Després de la soldadura, es requereix un tractament de recuit (mantingut a 280 graus durant 2 hores) per eliminar l'estrès residual, reduint la duresa de la junta en un 15%-20% i millorant la resistència a l'esquerda per tensió.
L'enllaç metal·lúrgic aporta tres avantatges de rendiment principals:
En primer lloc, dins del rang de temperatura de -80 graus a 260 graus, el coeficient d'expansió lineal de la junta de soldadura coincideix amb el del material base al 98%;
En segon lloc, la seva tolerància als mitjans corrosius forts com l'àcid clorhídric i l'àcid sulfúric augmenta de 3 a 5 vegades;
En tercer lloc, en condicions de buit (pressió inferior a 10⁻³ Pa), la taxa de detecció de fuites per espectrometria de masses d'heli de la junta de soldadura es pot controlar per sota d'1 × 10⁻¹² Pa·m³/s.
III. Comparació del rendiment: verificació del laboratori al lloc d'enginyeria
3.1 Mesura del rendiment de la resistència a la pressió
Durant la prova de pressió, la junta d'endoll d'acer inoxidable 316L va romandre lliure de fuites-durant 24 hores sota una pressió de 16 MPa, però quan la pressió va augmentar a 20 MPa, el 30% de les mostres van experimentar un lliscament de la presa; mentre que la mateixa junta soldada de material mantenia segellat sota una pressió de 32 MPa, i la seva pressió d'explosió va arribar a 2,1 vegades la del material base. El mesurament real d'un sistema d'aigua de refrigeració en una central nuclear va mostrar que la junta soldada va romandre operativa sense fallar durant 5 anys sota una pressió de circulació de 25 MPa, mentre que la junta de presa necessitava substituir el 30% dels seus components anualment.
3.2 Verificació del rendiment de la resistència a la temperatura
A la prova d'alta -temperatura, l'articulació del sòcol PFA va mostrar un suavització de la vora interior del sòcol després d'un funcionament continu durant 1000 hores a 200 graus i la pressió de segellat va disminuir un 40%. Mentre que la junta soldada es va mantenir estable a 260 graus durant 3000 hores, la seva resistència a la tracció només va disminuir un 8%. A la prova de baixa-temperatura, l'articulació del sòcol va experimentar un cas de trencament de la femella a -50 graus, mentre que la junta soldada va mantenir una bona tenacitat a -196 graus (temperatura del nitrogen líquid).
3.3 Comparació del rendiment de la resistència a la corrosió
A la prova d'immersió en una solució d'àcid sulfúric al 30%, la taxa de corrosió de l'articulació del sòcol era de 0,02 mm/any, sent l'àrea de corrosió principal la zona de contacte entre la vora interior del sòcol i la canonada; mentre que la taxa de corrosió de la junta soldada era de només 0,005 mm/any, i la corrosió es va distribuir uniformement per tota la zona de soldadura. Les estadístiques d'una empresa de semiconductors van indicar que el sistema d'aigua ultra-pura que utilitzava la junta soldada tenia una concentració de partícules (superior o igual a 0,1 μm) 2 ordres de magnitud inferior a la del sistema d'unió de socket.
IV. Escenaris d'aplicació: Opcions d'adaptació de general a específic
4.1 Avantatges dels connectors de presa
(1) Sistemes de laboratori i-escala petita: una empresa biofarmacèutica va utilitzar connectors de presa de PFA per construir les canonades de connexió del dipòsit de fermentació, aconseguint un desmuntatge i esterilització ràpids per a un ús repetit. El cost d'un únic sistema es va reduir en un 40%.
(2) Condicions de vibració: les canonades hidràuliques dels equips de generació d'energia eòlica utilitzaven connectors de presa 316L, funcionant durant 3 anys en un entorn de vibració amb una freqüència de 5 Hz i una amplitud de 5 mm sense cap fuga.
(3) Conduccions temporals: les canonades de prova de pressió en els projectes d'exploració de petroli utilitzaven connectors de presa, que permeten completar 50 punts de connexió per dia, amb una eficiència 8 vegades superior a la de la soldadura.
4.2 Aplicacions bàsiques dels connectors de soldadura
(1) Sistemes de fluids d'alta-puresa: totes les canonades de subministrament d'aigua ultra-pura de la indústria dels semiconductors utilitzaven connectors de soldadura PFA, assegurant que l'alliberament d'ions metàl·lics fos inferior a 0,1 ppb.
(2) Reactors d'alta pressió-: les canonades d'entrada i sortida del reactor d'alta pressió-de 50 MPa d'una empresa química utilitzaven connectors de soldadura de doble cara-, passant 100.000 proves de cicle de pressió sense fallar.
(3) Sistemes de grau nuclear: les principals canonades de refrigeració de les centrals nuclears utilitzaven una estructura totalment soldada, certificada per les especificacions ASME BPVC, que compleix el requisit de vida útil de disseny de 60 anys.
V. Costos de manteniment: anàlisi econòmica de tot el cicle de vida
5.1 Comparació de la inversió inicial
Prenent com a exemple un sistema de canonades DN50, el cost únic-punt dels connectors de presa (inclosos connectors, eines i mà d'obra) és d'aproximadament 200 iuans, mentre que el dels connectors de soldadura és de 800 iuans. Tanmateix, en un projecte amb 100 punts de connexió, l'avantatge total del cost dels connectors d'endoll s'inverteix després de 3 anys - el cost total dels connectors de soldadura es fixa en 80.000 iuans perquè no es requereix manteniment durant tot el cicle de vida; mentre que els connectors de presa han de substituir el 20% dels components anualment, el que suposa un cost total de 150.000 iuans durant 10 anys.
5.2 Avaluació de pèrdues per tancament
Les estadístiques d'una empresa química mostren que el temps d'inactivitat mitjà causat per fallades del connector de presa és de 4 hores cada vegada, mentre que el temps d'inactivitat causat per fallades del connector de soldadura supera les 24 hores. Calculat a partir d'un valor de producció anual de 100 milions de iuans, la pèrdua directa causada per cada fallada del connector de presa és d'aproximadament 110.000 iuans, mentre que la pèrdua causada per una fallada del connector de soldadura és de 670.000 iuans. Tanmateix, tenint en compte que la taxa de fallada dels connectors de soldadura és només 1/5 de la dels connectors de presa, el cost del risc global és realment menor.
VI. Tendències de desenvolupament tecnològic: integració i innovació
Actualment, les dues tecnologies de connector mostren una tendència d'integració: els connectors d'endoll introdueixen la tecnologia de soldadura per làser, formant una zona fosa local a l'àrea de contacte entre l'endoll i la canonada, augmentant la resistència a la pressió fins a 25 MPa; Els connectors de soldadura han desenvolupat una estructura de desmuntatge ràpid, aconseguint una separació d'emergència mitjançant discs de ruptura pre-instal·lats. El connector d'endoll intel·ligent d'una empresa, amb sensors de pressió-incorporats i dispositius de tensió automàtica-, pot controlar i compensar l'afluixament en temps real, ampliant el cicle de manteniment a 2 anys. En condicions de treball extremes, la tecnologia d'impressió 3D s'ha començat a aplicar en la fabricació de connectors. Un institut d'investigació que utilitza tecnologia de fusió per làser selectiva (SLM) per fabricar connectors de soldadura d'aliatge basat en níquel-pot mantenir la integritat estructural a 650 graus i 100 MPa, proporcionant una solució de component clau per al desenvolupament del reactor nuclear de quarta-generació.
Conclusió:
L'elecció entre connectors d'endoll i connectors de soldadura és essencialment una compensació-entre flexibilitat i fiabilitat. Per als escenaris que requereixen un desmuntatge freqüent, mitjans suaus i baixa pressió, els connectors de presa, amb les seves característiques econòmiques i convenients, tenen un avantatge; mentre que per als sistemes estratègics que busquen la màxima seguretat i un funcionament a llarg termini-, l'estabilitat dels connectors de soldadura és insubstituïble. Amb l'avenç de la ciència dels materials i la tecnologia de fabricació, els dos connectors estan trencant els límits tradicionals, proporcionant solucions de connexió més optimitzades per als sistemes de canonades industrials. En enginyeria pràctica, es recomana establir un sistema d'avaluació que inclogui 12 indicadors com ara característiques del mitjà, paràmetres de pressió i temperatura i cicle de manteniment, mitjançant anàlisi quantitativa per aconseguir una selecció precisa.
